Fő jellemzők és alkalmazások

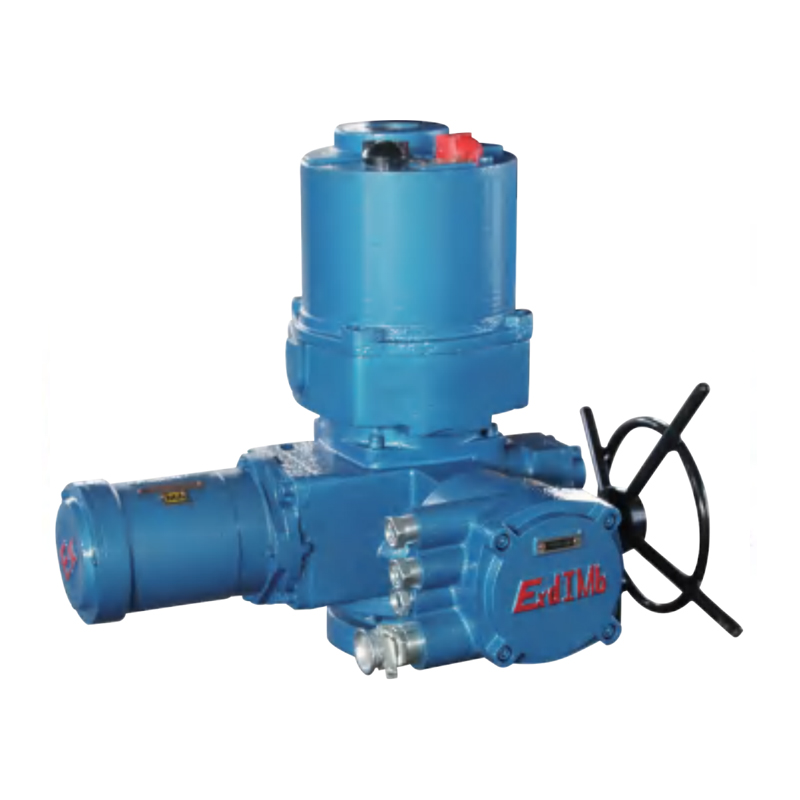

A QBY részleges forgó bányászati robbanásbiztosítási integrált szelep elektromos eszköz (a továbbiakban: elektromos eszköz) az intelligens vezérlési mecHanizmus új generációja a bányászati szelepek számára. Intelligens vezérlőegységgel érkezik, és elektromechanikai integrációs mechanizmussal tervezték. A bányászati szelepek helyszíni vezérlését, központosított vezérlését és távvezérlését képes elérni anélkül, hogy külön vezérlődobozra lenne szükség. A Modbus, a Profibus és más buszkommunikáció konfigurálható, 485 buszfelületgel az adatkommunikáció elérése érdekében. Ez az elektromos eszközsorozat nagyon kényelmes a felhasználók számára, hogy telepíthessenek, hibakeresést és karbantarthassanak, ami nagymértékben megtakaríthatja a telepítési költségeket és lerövidítheti a telepítési ciklusokat. Különösen megtervezték és gyártják a szénbányák felhasználási feltételeire és intelligens fejlesztésére. A QBY elektromos beszerelése alkalmas szelepekhez, amelyek 90 fokos forgási tányérok, például pillangószelepek, lengéscsillapítók stb.
Tervezési és gyártási szabványok a QBY sorozat bányászati robbanásbiztosítási integrált szelep elektromos eszközhöz
| Q/3204CN 004-2019 | Műszaki feltételek az enyém lángvérte integrált szelep elektromos eszközhöz |
| GB3836.1-2010 | Robbanásveszélyes légkör 1. rész: Általános követelmények a berendezésekre |
| GB3836.2-2010 | Robbanásveszélyes atmoszférák 2. rész: A "D" lángszóróval védett berendezések |
Robbanásbiztos típus: Bányászati robbanásbiztos típus, a robbanásbiztos jel Exd I MB.
Vázlat- és méretű táblázat
| Modell | H | B1 | B2 | L1 | L2 | Φd |
| Qby10-qby40 | 490 | 290 | 110 | 300 | 180 | 280 |
| QBY60-qBY120 | 550 | 355 | 150 | 330 | 230 | 330 |
QB/QBY modell specifikációk és fő teljesítményparaméterek
| Modell specifikációk | Névleges nyomaték (N · m) | Maximális szár átmérője (MM) | Kézi sebesség arány | Kimenési sebesség (R/perc) | Kapcsolja az utazási időt (S) | Motor teljesítmény (KW) | Motoros áram (A) | Referencia súlya (Kg) | |
| 660V -os | 380 V -os | ||||||||
| QB/QBY10 | 100 | 28 | 88 | 1 | 15 | 0.18 | 0.55 | 0.9 | 47 |
| QB/QBY20 | 200 | 28 | 88 | 1 | 15 | 0.18 | 0.55 | 0.9 | 47 |
| QB/QBY30 | 300 | 28 | 88 | 1 | 15 | 0.18 | 0.55 | 0.9 | 47 |
| QB/QBY40 | 400 | 28 | 88 | 1 | 15 | 0.18 | 0.55 | 0.9 | 47 |
| QB/QBY60 | 600 | 42 | 74 | 1 | 15 | 0.18 | 0.55 | 0.9 | 74 |
| QB/QBY90 | 900 | 42 | 74 | 1 | 15 | 0.25 | 0.75 | 1.3 | 75 |
| QB/QBY120 | 1200 | 42 | 74 | 1 | 15 | 0.37 | 0.92 | 1.6 | 75 |
| QB200 | 2000 | 60 | 67 | 0.5 | 30 | 0.37 | 0.92 | 1.6 | 102 |
| QB300 | 3000 | 60 | 67 | 0.5 | 30 | 0.55 | 1.4 | 2.4 | 104 |
| QB500 | 5000 | 60 | 67 | 0.5 | 30 | 0.75 | 1.8 | 3.0 | 107 |
Megjegyzés: Egyéb sebességek biztosíthatók a felhasználói igények kielégítéséhez.
A QB/QBY és a szelepcsatlakozás szerkezeti vázlatos diagramja és mérete
| Karimaszám | Elektromos telepítési modell | D1 | d2 (F8) | d3 | N-D4 | D7 | H | h | H1 | |
| Gyári gyártás | Maximális | |||||||||
| F05 | QB/QBY10 | 65 | 35 | 50 | 4-M6 | 22 | 40 | 3 | 3 | |
| F07 | QB/QBY20 | 90 | 55 | 70 | 4-M8 | / | 28 | 45 | 3 | 3 |
| F10 | QB/QBY30 | 125 | 70 | 102 | 4-M10 | / | 28 | 45 | 3 | 3 |
| QB/QBY40 | ||||||||||
| QB/QBY60 | 42 | 65 | ||||||||
| F12 | QB/QBY90 | 150 | 85 | 125 | 4-M12 | / | 42 | 65 | 3 | 3 |
| F14 | QB/QBY120 | 175 | 100 | 140 | 4-M16 | / | 42 | 65 | 3 | 3 |
| QB200 | 60 | 60 | 80 | 2 | ||||||
| F16 | QB300 | 210 | 130 | 165 | 4-M20 | 60 18. kulcs | 60 | 80 | 3 | 2 |
| QB500 | ||||||||||
