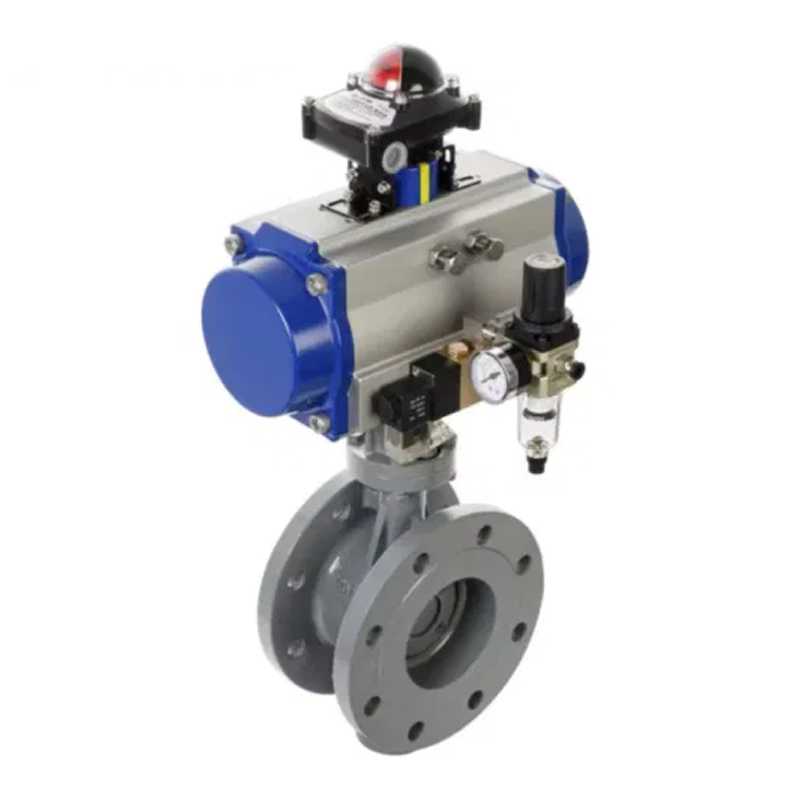

D641W pneumatikus szellőztető pillangószelep

Kérjen árajánlatot

Rövid bevezetés

A D641W pneumatikus szellőztető pillangószelep két helyzetben lévő küszöbértékekhez alkalmas. A szelep és a szelepmozgató közötti kapcsolat ágcsatlakozási módszert alkalmaz. A pneumatikus szellőztető pillangószelep -pillangó lemez és a szeleptest közötti tágulási rés nagy, ami hatékonyan megakadályozhatja a termikus tágulás és az összehúzódás által okozott elakadást.
A szellőztető pillangószelepet egy új szerkezeti formával tervezték és gyártják a középvonal pillangó lemez és a rövid szerkezeti acéllemez hegesztésére. Hegesztve, magas színvonalú kopásálló anyagokkal. Kompakt szerkezete, könnyű súlya, könnyű telepítése, kis áramlási ellenállás, nagy áramlási térfogat, elkerüli a magas hőmérséklet -tágulás hatását, és könnyen kezelhető. Nincsenek összekötő rúd, csavar stb., Belül, megbízható működés, hosszú élettartam, különösen alkalmas alacsony nyomáskülönbséghez, nagy átmérőjű és nagy áramlási alkalmakhoz. Különböző hajtóművekkel kombinálva használják, hogy szelepeket képezzenek, különböző előadásokkal. Telepíthető több helyzetbe, és a közeg áramlási iránya nem befolyásolja. A szellőztető pillangószelep egy nem zárt pillangószelep, amelyet széles körben használnak a szellőzésben és a por eltávolító rendszerekben. A közepes térfogat csatlakoztatására, kinyitására vagy bezárására vagy beállítására használják a csővezetékeknél, portartalmú gázokkal, gázvezetékekkel, szellőztető tisztító eszközökkel, füstgáz -csővezetékekkel stb. PMA.

Műszaki paraméter

Pneumatikus működtető opcionális jellemzők	Kettős színészi, egyetlen cselekvés
Pneumatikus működtető opcionális modellek	Sorozaton, AW sorozat
Mágnesszelep feszültség	AC110V, AC220V, AC24V, DC24V
Légiforrásnyomás	2bar -8 bar
Névleges átmérőjű	DN50mm ~ DN4000 mm
Névleges nyomás	PN0.1MPA
Alkalmazható hőmérséklet	-30-300ºC
Kapcsolat	Karima
Szelep karosszéria anyag	Szén acél, rozsdamentes acél
Szeleplemez anyag	Szén acél, rozsdamentes acél stb.
Szelep ülés bélés	Szén acél, rozsdamentes acél
Alkalmazandó média	Portartalmú füstgáz, levegő, széngáz és portartalmú gáz stb.

Fő dimenzióasztal

DN (mm)	L	H	0,05-0,1mpa				0,25mPa				0,6mPa
DN (mm)	L	H	D	D1	D2	N-t-φD	D	D1	D2	N-t-φD	D	D1	D2	N-t-φD
50	108	70	140	110	88	4-Ét14	140	110	88	4-Ét14	140	110	88	4-Ét14
65	112	80	160	130	108	4-Ét14	160	130	108	4-Ét14	160	130	108	4-Ét14
80	114	95	190	150	124	4-Ét18	190	150	124	4-Ét18	190	150	124	4-Ét19
100	127	105	210	190	144	4 φ18	210	190	144	4-Ét18	210	190	144	4-Ét19
125	140	120	240	200	174	8-Ét18	240	200	174	8-Ét18	240	200	174	8-φ19
150	140	132	265	225	199	8-Ét18	265	225	199	8-Ét18	265	225	199	8-φ19
200	152	160	320	280	254	8-Ét18	320	280	254	8-Ét18	320	280	254	8-φ19
250	165	187	375	335	309	12-φ18	375	335	309	12-φ18	375	335	309	12-φ19
300	180	220	440	395	363	12-φ22	440	395	363	12-φ22	440	395	363	12-φ23
350	180	245	490	445	413	12-φ22	490	445	413	12-φ22	490	445	413	12-φ23
400	200	270	540	495	463	16-φ22	540	495	463	16-φ22	540	495	463	16-φ23
450	200	297	595	550	518	16-φ22	595	550	518	16-φ22	595	550	518	16-φ23
500	220	322	645	600	568	20-φ22	645	600	568	20-φ22	645	600	568	20-φ23
600	220	377	755	705	667	20-φ26	755	705	667	20-φ26	755	705	667	20-φ26
700	240	430	860	810	772	24-26	860	810	772	24-26	860	810	772	24-26
800	240	487	975	920	878	24-φ30	975	920	878	24-φ30	975	920	878	24-φ31
900	260	537	1075	1020	978	24-φ30	1075	1020	978	24-φ30	1075	1020	978	24-φ31
1000	260	587	1175	1120	1078	28-φ30	1175	1120	1078	28-φ30	1175	1120	1078	28-φ31
1200	280	702	1375	1320	1280	32-20 -330	1375	1320	1280	32-20 -330	1405	1340	1295	32-24
1400	300	782	1575	1520	1480	36-φ30	1575	1520	1480	36-φ30	1630	1560	1510	36-tagadt37
1600	320	895	1790	1730	1690	40-φ30	1790	1730	1690	40-O30	1830	1760	1710	40-φ37
1800	340	995	1990	1930	1890	44-20T30	1990	1930	1890	44-20T30	2045	1970	1918	44-φ40
2000	360	1095	2190	2130	2090	48-φ30	2190	2130	2090	48-φ30	2265	2180	2125	48-φ43
2200	380	1200	2405	2340	2295	52-20T33	2405	2340	2295	52-20T33	2475	2390	2335	52-φ43
2400	400	1310	2605	2540	2495	56-φ33	2605	2540	2495	56-033	2685	2600	2545	56-φ43
2600	420	1420	2805	2740	2695	60-φ33	2805	2740	2695	60-φ33	2905	2810	2750	60-φ49
2800	440	1530	3030	2960	2910	64-206	3030	2960	2910	64-206	3115	3020	2960	64-φ49
3000	460	1640	3230	3160	3110	68-68 -36	3230	3160	3110	68-68 -36	3315	3220	3160	68-φ49
3200	480	1760	3430	3360	3310	72-26	3430	3360	3310	72-26	3525	3430	3360	72-29
3400	500	1870	3630	3560	3510	76-26	3630	3560	3510	76-26	3735	3640	3560	76-29
3600	520	1980	3840	3770	3720	80-φ36	3840	3770	3720	80-φ36	3970	3860	3720	80-φ56
3800	540	2120	4045	3970	3920	80-φ39	4045	3970	3920	80-φ39	4180	4070	3970	80-φ62
4000	560	2230	4245	4170	4120	84-thame39	4245	4170	4120	84-thame39	4380	4270	4170	84-6233333333
