Rövid bevezetés

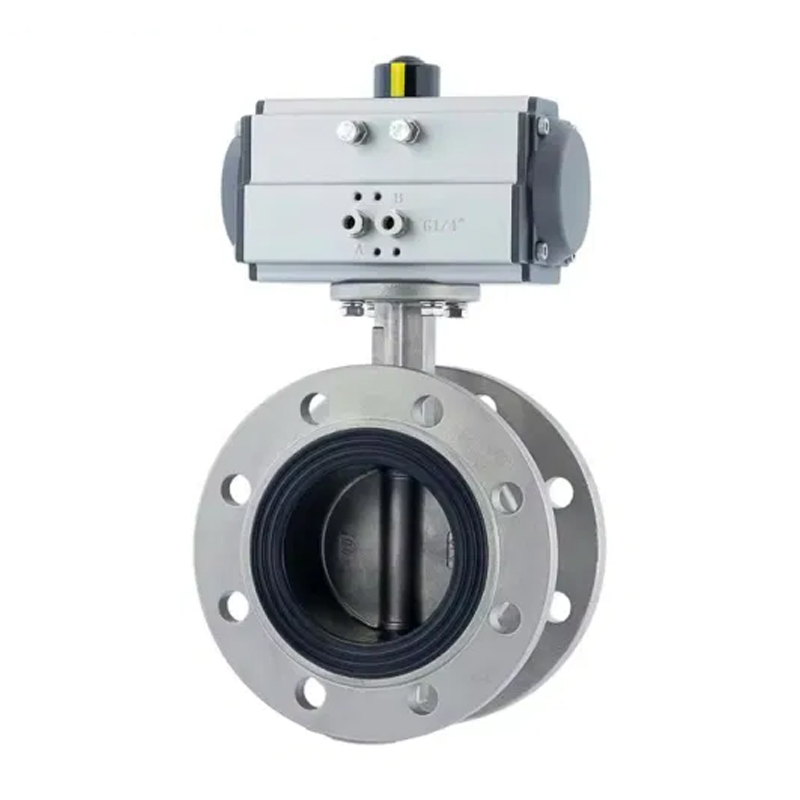

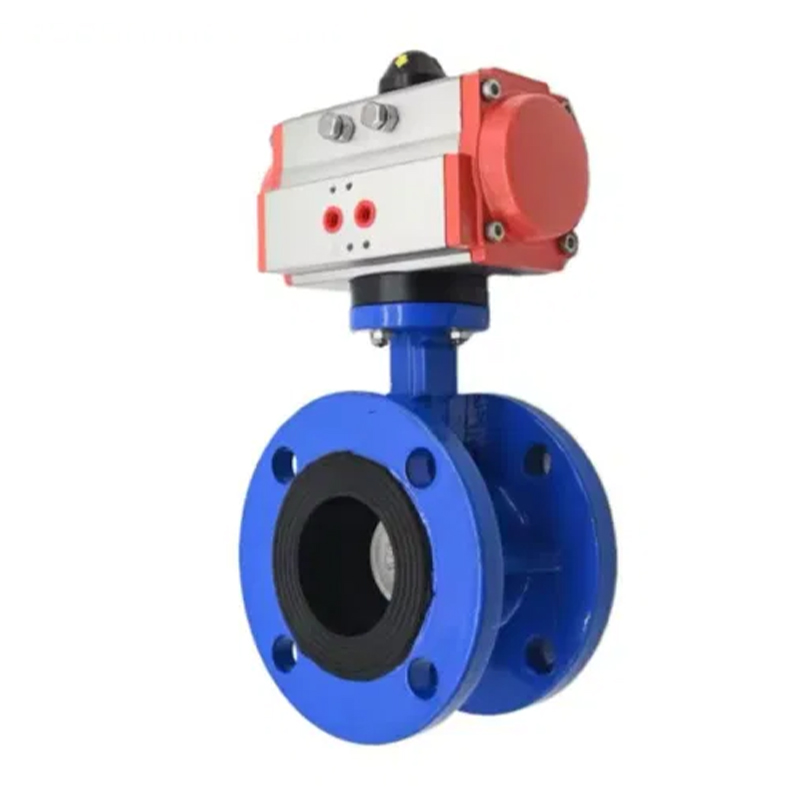

A D641X pneumatikus karima lágy pecsét pillangószelep új és ésszerű kialakítású, egyszerű szerkezetű, kicsi méretű, könnyű, 90 fokos forgás, gyors nyílás és bezárás, kicsi működési nyomaték, könnyű működés, munkaerő-takarékos és ügyes. Bármely helyzetbe telepíthető, és könnyen karbantartható. A pecsét kicserélhető, a tömítési teljesítmény megbízható a kétirányú tömítés és a nulla szivárgás elérése érdekében, a tömítőanyag pedig ellenáll az öregedésnek és a korróziónak, és hosszú élettartamú. Amikor a karima pillangószelep teljesen nyitott helyzetben van, akkor a pillangó lemez vastagsága az egyetlen ellenállás, amikor a közeg átfolyik a szeleptesten. Ezért a szelep által generált nyomásesés nagyon kicsi, tehát jó áramlás -szabályozó tulajdonságokkal rendelkezik. A pillangószelepeket nemcsak széles körben használják olyan általános iparágakban, mint a kőolaj, a gáz, a vegyipar és a vízkezelés, hanem a hőtermesztők hűtővízrendszerében is.
Műszaki paraméter
Pneumatikus működtető opcionális jellemzők | Kettős színészi, egyetlen cselekvés |
Pneumatikus működtető opcionális modellek | Sorozaton, AW sorozat |
Mágnesszelep feszültség | AC110V, AC220V, AC24V, DC24V |
Légiforrásnyomás | 2bar ~ 8bar |
Névleges átmérőjű | DN25MM-DN1200mm |
Névleges nyomás | PN1.0MPA-PN1.6MPA |
Alkalmazható hőmérséklet | EPDM: -30- 100ºC PTFE: -30-120ºC |
Kapcsolat | Karima |
Szelep karosszéria anyag | Gömbölyű vas, szénacél, rozsdamentes acél, nejlon |
Szeleplemez anyag | Ductile vas, 304, 316, 316L, 2507, 1.4529, rézlemez stb. |
Szelep ülés bélés | NBR, EPDM, PTFE |
Alkalmazandó média | Víz, gáz, iszap, olaj stb. |
Fő dimenzióasztal
DN (mm) | L | D | D1 | D2 | N-t-φD | b | f |
50 | 108 | 165 | 125 | 99 | 4-Ét18 | 20 | 2 |
65 | 112 | 185 | 145 | 118 | 4-Ét18 | 20 | 2 |
80 | 114 | 200 | 160 | 135 | 8-Ét18 | 20 | 2 |
100 | 127 | 220 | 180 | 156 | 8-Ét18 | 22 | 2 |
125 | 140 | 250 | 210 | 184 | 8-Ét18 | 22 | 2 |
150 | 140 | 285 | 240 | 211 | 8-φ22 | 24 | 2 |
200 | 152 | 340 | 295 | 266 | 12-φ22 | 24 | 2 |
250 | 165 | 405 | 355 | 319 | 12-φ26 | 26 | 2 |
300 | 178 | 460 | 410 | 370 | 12-φ26 | 28 | 2 |
350 | 190 | 520 | 470 | 429 | 16-φ26 | 30 | 2 |
400 | 216 | 580 | 525 | 480 | 16-φ30 | 32 | 2 |
450 | 222 | 640 | 585 | 548 | 20-φ30 | 40 | 2 |
500 | 229 | 715 | 650 | 609 | 20-φ33 | 44 | 2 |
600 | 267 | 840 | 770 | 720 | 20-φ36 | 48 | 2 |
700 | 292 | 910 | 840 | 754 | 24-tündér36 | 50 | 5 |
800 | 318 | 1025 | 950 | 901 | 24-ther39 | 52 | 5 |
900 | 330 | 1125 | 1050 | 1001 | 28-φ39 | 54 | 5 |
1000 | 410 | 1255 | 1170 | 1112 | 28-φ4233333333 | 56 | 5 |
