J941H elektromos gömbszelep

Kérjen árajánlatot

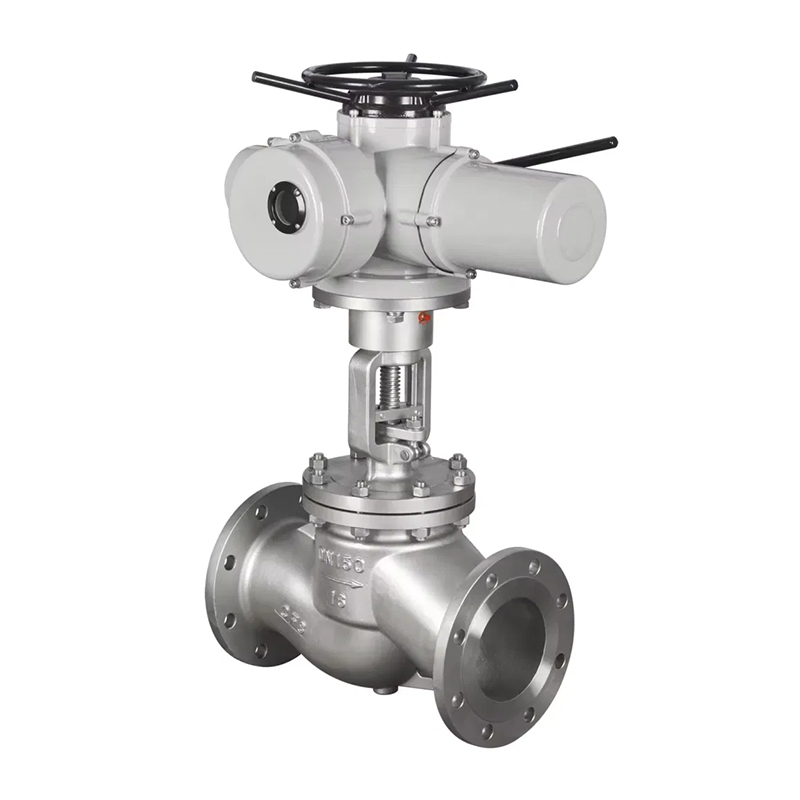

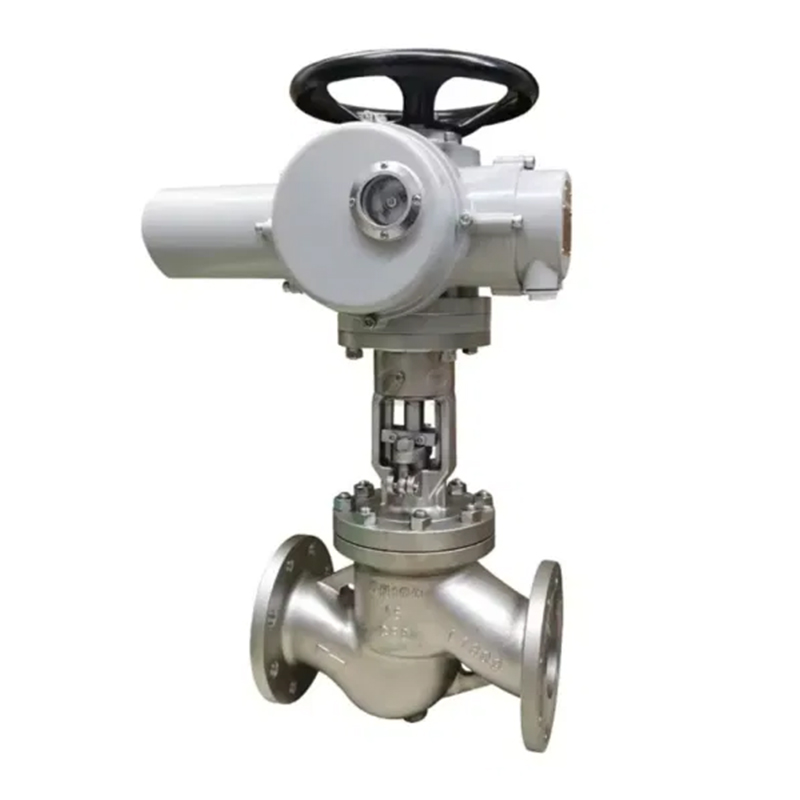

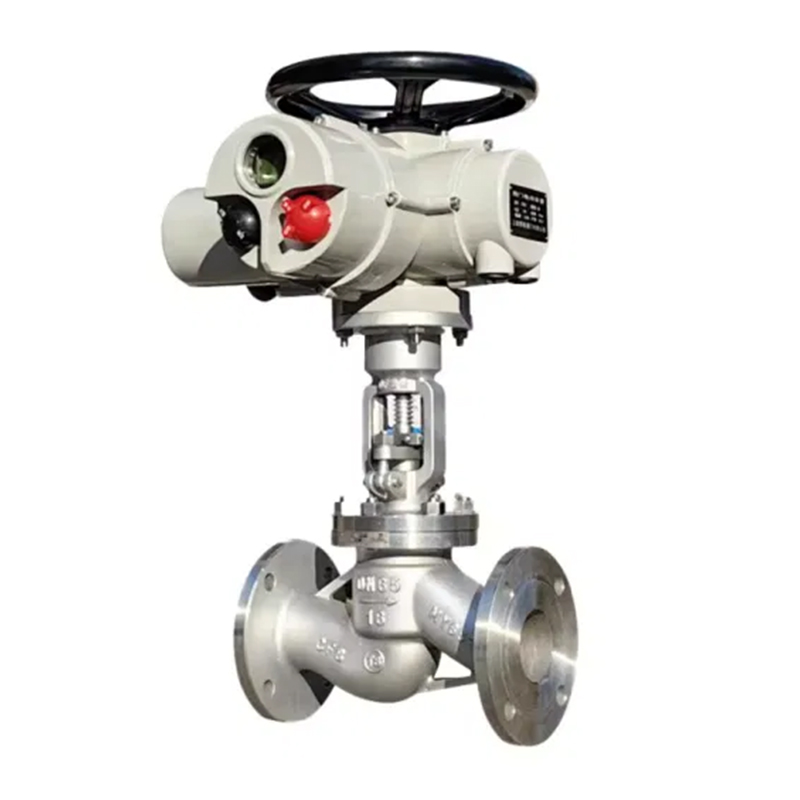

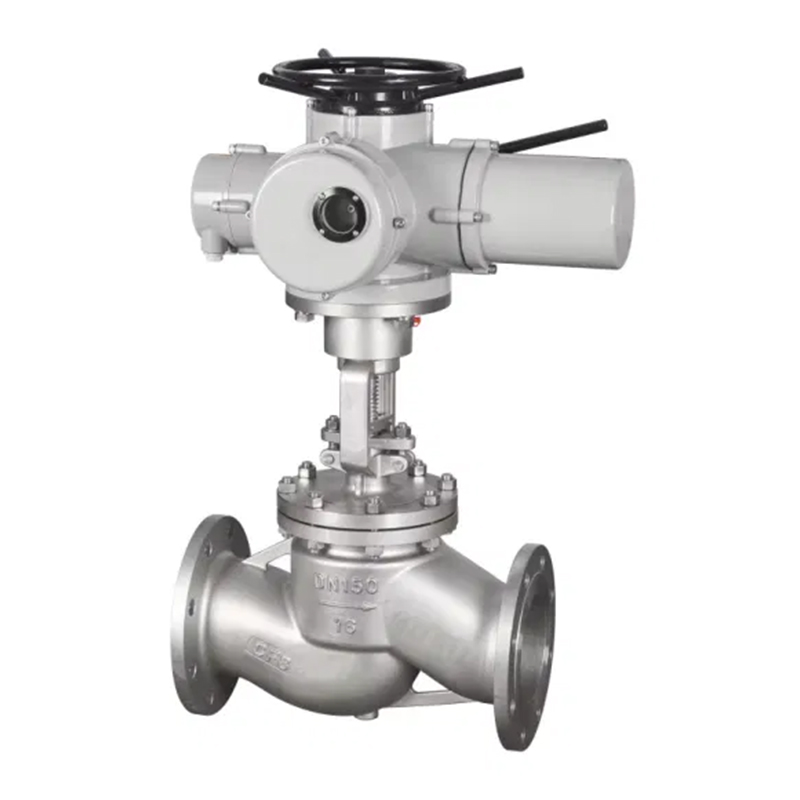

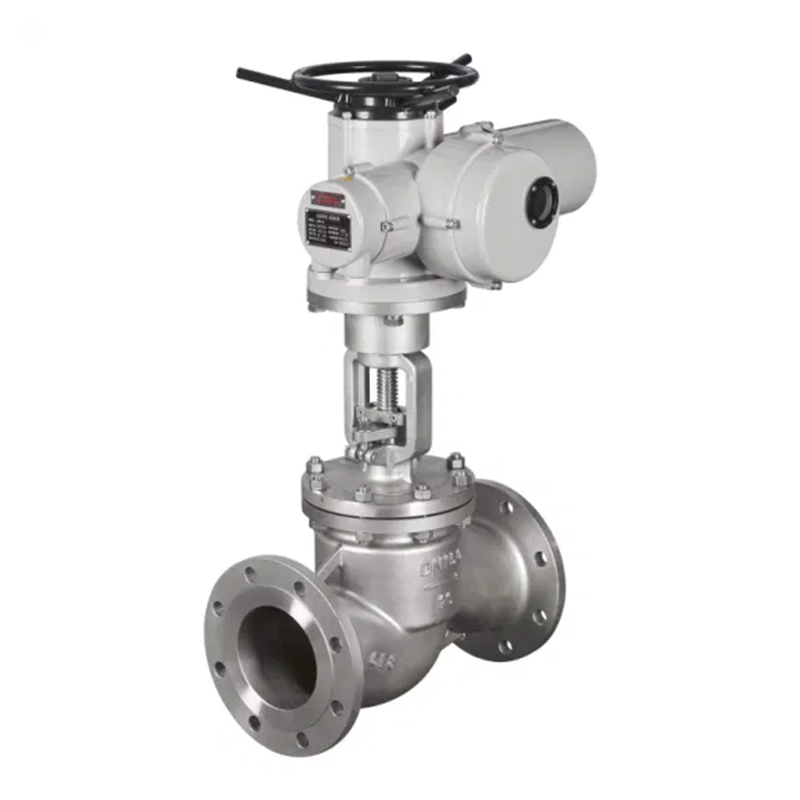

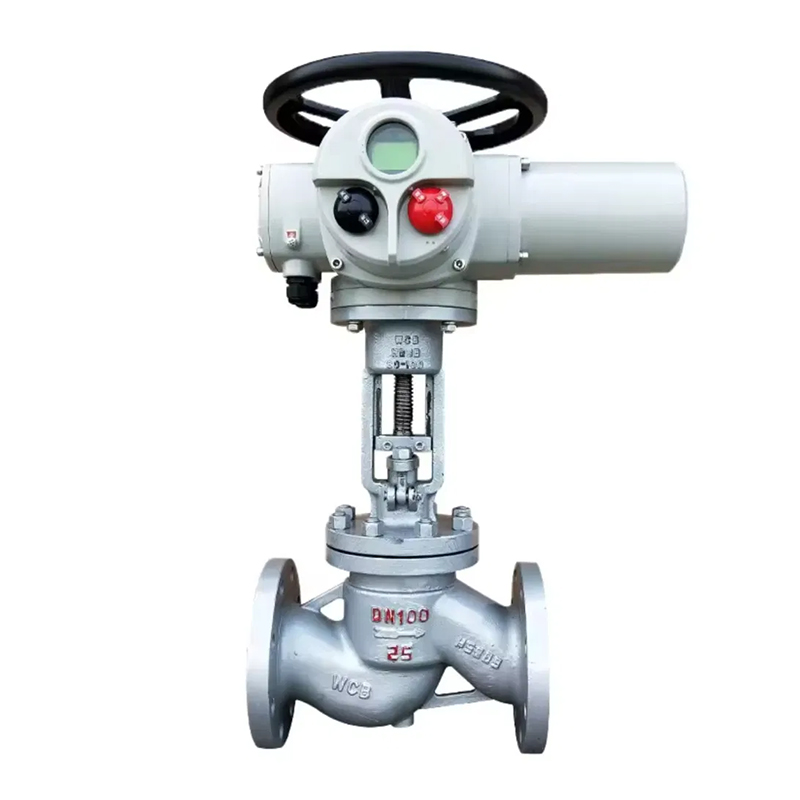

J941H elektromos gömbszelepek áttekintése

A J941H elektromos stop szelep két részből áll: elektromos működtető és stop szelep. A szelep karosszériája teljes, és a töltőanyag és az egész darab ésszerűen kiválasztható a tényleges munkakörülmények vagy felhasználói igények szerint. Alkalmazható különféle nyomás, hőmérséklet és közepes körülmények között. A szelepet elsősorban a közeg áramlási irányának levágására, elosztására és megváltoztatására használják. Általában nem használják a beállításhoz, mivel a kiegyensúlyozott erő túlságosan nagy a beállítás során, ami a szelepmag súlyos erózióját okozja. Ez alkalmas vízellátáshoz és vízelvezetéshez, petrolkémiai, kohászathoz és más, nagy nyomással rendelkező helyekhez.
Az elektromos ütköző szelep egy kényszerleszelep, tehát amikor a szelepet bezárják, nyomást kell gyakorolni a szelepcsatornára, hogy a tömítő felület ne szivárogjon. Amikor a tápközeg a szelepcsatorna aljáról lép be a szelepbe, akkor az ellenállásnak, amelyet a működési erőnek meg kell küzdenie, a szelep szár és a töltőanyag közötti súrlódás, valamint a közeg nyomás által generált tolóerő. A szelep bezárására irányuló erő nagyobb, mint a szelep kinyitásához szükséges erő, tehát a szelep szárának átmérőjének nagynak kell lennie, különben a szelep szár meghajlik.

Műszaki paraméter

Opcionális elektromos működtető funkciók	Kapcsoló típus, integrált típus, szabályozó típus, intelligens típus
Opcionális elektromos működtetőmodellek	Z sorozat, AK sorozat
Feszültség	AC220V, AC380V
Névleges átmérőjű	DN10mm ~ DN300mm
Névleges nyomás	PN1.0MPA ~ PN6.4MPA
megfelelő hőmérséklet	-30 ~ 550ºC
Kapcsolat	Karima
Szelep karosszéria anyag	Öntött acél, 304, 316, 316L
Szeleplemez anyag	Öntött acél, 304, 316, 316L
Szelep ülés bélés	PTFE, PPL, fémtömítés
Alkalmazandó média	Víz, kőolaj, sav, viszkózus folyadék, iszap tápközeg stb.

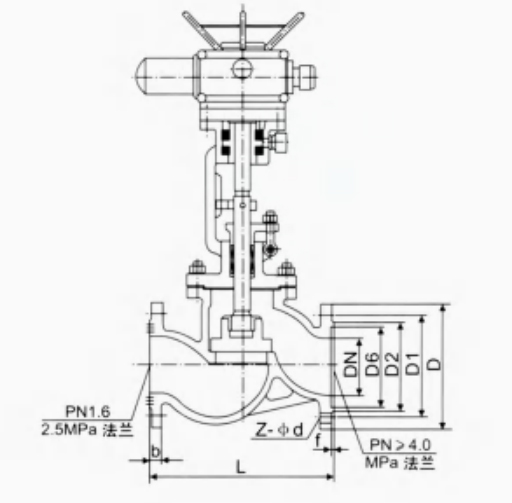

J941H elektromos gömb szelepek mérete és modelljei

PN (MPA)	DN (mm)	L	D	D1	D2	b	f	Z-φD
1.6	10	130	90	60	40	14	2	4-Ét14
	15	130	95	65	45	16	2	4-Ét14
	20	150	105	75	55	16	2	4-Ét14
	25	160	115	85	65	16	2	4-Ét14
	32	180	135	100	78	18	2	4-Ét18
	40	200	145	110	85	18	3	4-Ét18
	50	230	160	125	100	18	3	4-Ét18
	65	290	180	145	120	18	3	4-Ét18
	80	310	195	160	135	20	3	8-Ét18
	100	350	215	180	155	22	3	8-Ét18
	125	400	245	210	185	24	3	8-Ét18
	150	480	280	240	210	24	3	8-φ23
	200	600	335	295	265	26	3	12-φ23
	250	650	405	355	320	30	3	12-φ23
	300	750	460	410	375	30	3	12-φ23
2.5	10	130	90	60	40	16	2	4-Ét14
	15	130	95	65	45	16	2	4-Ét14
	20	150	105	75	55	16	2	4-Ét14
	25	160	115	85	65	16	2	4-Ét14
	32	180	135	100	78	18	2	4-Ét18
	40	200	145	110	85	18	3	4-Ét18
	50	230	160	125	100	20	3	4-Ét18
	65	290	180	145	120	22	3	4-Ét18
	80	310	195	160	135	22	3	8-Ét18
	100	350	230	190	160	24	3	8-Ét18
	125	400	270	220	188	28	3	8-Ét18
	150	480	300	250	218	30	3	8-φ23
	200	600	360	310	278	34	3	12-φ23
	250	650	425	370	332	36	3	12-φ23
	300	750	485	430	390	40	4	12-φ23

PN (MPA)	DN (mm)	L	D	D1	D2	D6	b	f	Z-φD
4.0	10	130	90	60	40	35	16	2	4-Ét14
	15	130	95	65	45	40	16	2	4-Ét14
	20	150	105	75	55	51	16	2	4-Ét14
	25	160	115	85	65	58	16	2	4-Ét14
	32	180	135	100	78	66	18	2	4-Ét18
	40	200	145	110	85	76	18	3	4-Ét18
	50	230	160	125	100	88	20	3	4-Ét18
	65	290	180	145	120	110	22	3	8-Ét18
	80	310	195	160	135	121	22	3	8-Ét18
	100	350	230	190	160	150	24	3	8-φ23
	125	400	270	220	188	176	28	3	8-φ25
	150	480	300	250	218	204	30	3	8-φ25
	200	600	375	320	282	260	38	3	12-φ30
6.4	10	170	100	70	50	35	18	2	4-Ét14
	15	170	105	75	55	41	18	2	4-Ét14
	20	190	125	90	68	51	20	2	4-Ét18
	25	210	135	100	78	58	22	2	4-Ét18
	32	230	150	110	82	66	24	2	4-Ét23
	40	260	165	125	95	76	24	3	4-Ét23
	50	300	175	135	105	88	26	3	8-φ23
	65	340	200	160	130	110	28	3	8-φ23
	80	380	210	170	140	121	30	3	8-φ23
	100	430	250	200	168	150	32	3	8-φ25
	125	500	295	240	202	176	36	3	8-φ30
	150	550	340	20	240	204	38	3	8-φ34
	200	650	405	345	300	260	44	3	12-2 -3433333333
