Az elektromos hajtómű gyakorlati alkalmazásáról a termikus erőművekben

Absztrakt: Integrált változó frekvenciájú intelligens vezérlőegységek elektromos hajtóművek megtakarítják a helyet és pontos pozicionálást biztosítanak, de rossz ellenállásuk van a durva környezetnek; A hagyományos elektromos szelepmozgatók kissé gyenge pozicionálási pontossággal rendelkeznek, és viszonylag nagy méretűek, de erős ellenállást mutatnak a durva környezetnek. Tehát milyen elektromos hajtóművek alkalmasabbak a termikus erőművekben való felhasználásra? Valójában a termikus erőművekben gyakorlati alkalmazásra alkalmas működtetők nem azon alapulnak, hogy a tudományos és technológiai tartalom milyen magas, sem a normál hőmérsékleten és a normál körülmények között, hanem arról, hogy megfelelnek -e a követelményeknek, hogy nem hajlandóak megtagadni. Mozgás, nincs hamis mozgás, stabil jelátvitel és hosszú ideig történő meghibásodás rendkívül kemény környezeti körülmények között, mint például a magas hőmérséklet, a nagy nyomás, a nagy rezgés és a sok por. Mindaddig, amíg a fenti követelmények teljesíthetők, ezek elektromos hajtóművek, amelyek alkalmas a termikus erőművekben.

Kulcsszavak: Elektromos hajtómű, hőerőmű, gyakorlati alkalmazás

Az elektromos hajtóművek olyan eszközök, amelyek az elektromos motorokon keresztül hajtják a szelepeket, hogy a szelepek elérjék a teljesen nyitott vagy teljesen zárt helyzetet. Az elektromos hajtóműveket széles körben használják a termikus erőművekben, és nélkülözhetetlen részét képezik a hőerőmű automatizálásának ellenőrzésének. Például egy közepes méretű hőerőmű, két 300 MW-os egységgel, 400–500 elektromos hajtóművet használ. Az egységek biztonságához és stabilitásához is kapcsolódhat -e ezek a hajtómű stabilan működni megtagadás vagy hibás működés nélkül. Egy termikus erőműben az operátorok számítógépen keresztül küldnek váltási parancsokat a DC -khez. A parancs kézhezvétele után a DCS továbbítja a parancsinformációkat az elektromos működtetőnek, és a szelepmozgatóhoz a szelepet az egység működési követelményei szerint váltja. A termikus erőművek üzembe helyezésének elején általában a különböző gyártók különböző modelljeinek elektromos működtetőit telepítik. Noha az egyes elektromos hajtóműveknek megvannak a saját jellemzői és előnyei, a hőtermesztők tényleges működése során néhány hajtómű gyakran hosszú távú működés után kudarcot vall, és megtagadja a működést, a meghibásodást, és nem továbbítja a kapcsoló jeleit, amelyek nagymértékben csökkentik a kapcsoló jeleket, amelyek jelentősen csökkentik a A termikus energiaegységek üzemeltetésének megbízhatósága és gazdasága, sőt bizonyos veszélyeket is felvet. Ezért nagyon fontos, hogy a termikus erőművek megválaszthassák a megfelelő típusú elektromos működtetőt. Vegyünk példaként egy termikus erőművet. Az építkezés elején több mint 400 elektromos hajtómű telepített két 300 MW -os egységbe, beleértve 6 típusú elektromos működtetőt. Ezeknek a működtetőknek néhány része azonban nem tudott stabilan működni a helyükön, és mivel túl sokféle működtető volt, a napi karbantartási munka rendkívül nehéz volt. Ezért a helyszínen lévő tényleges működési feltételek szerint az erőmű releváns műszaki személyzete nyomon követési vizsgálatot végzett a fenti elektromos hajtóművek működési feltételeiről annak meghatározására, hogyan lehet ezeket a működtetőket stabilan működtetni a stabil működés biztosítása érdekében. az erőmű egységekből.

Az Aukoma AKZ sorozatú intelligens elektromos hajtóművek az Aukoma szabadalmaztatott termékei. Mivel integrált változó frekvenciájú intelligens vezérlőegységgel rendelkezik, az Aukoma AKZ kiküszöbölte a hagyományos működtetők által megkövetelt komplex motoros kormányzó dobozt. A kis méret, a pontos pozicionálás és a megbízható működés előnyei vannak. Ezért az ilyen típusú elektromos működtetőt telepítik az erőművek néhány fontosabb szelepére. A hosszú távú terepi használat után azonban a releváns műszaki személyzet ezt találta:

① Mivel a helyszínen sok szelep magas hőmérsékleten és rezgő csővezetékeken helyezkedik el, az ilyen típusú elektromos működtető integrált változó frekvenciájú intelligens vezérlőegységet integrál, amelyet általában elektronikus táblának hívunk, tehát rossz hőmérsékletű és rezgési ellenállással rendelkezik. Hosszú távú művelet után a vezérlőtábla és az energiaügyi testület megsérül, ami miatt a szelepmozgató nem működik megfelelően, ami rejtett veszélyt jelent az egység biztonságos és stabil működésére:

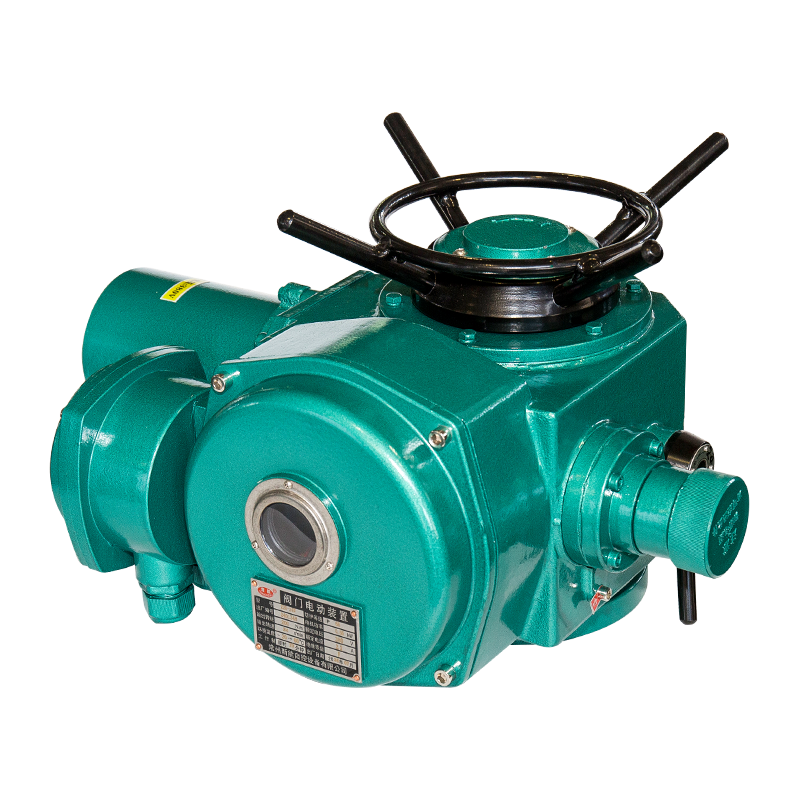

② Az ilyen típusú elektromos szelepmozgató pozicionálási munkája megköveteli a szelepmozgatónak, hogy a stroke több mint egyharmadát a bevált szelepnyílás szerint (vagyis a számlálónak 120 fokot kell forognia), míg egyes szelepek nem engedhetők meg Ilyen módon állítsa be a kapcsoló helyzetbe, amikor az egység fut, például a gőzturbina nagynyomású hengeres vákuumszelepe. Miután az egység működése során a szelep elhelyezkedése az előző karbantartási munka után túl szoros volt, a szelep nem érte el az előre beállított záróhelyet a szelep zárási folyamatában. Még ha a szelepmozgató nyomatékát is működtetik, a kezelő nem tudta megfigyelni a szelep kinyitását és bezárási állapotát időben, és a szelepnek nem volt az áthelyezés feltételei, amelyek bizonyos mértékben rejtett veszélyeket hagytak az egység biztonságos és stabil működésére. - Ha a szelepet nem lehet rendesen kinyitni és bezárni, akkor a gőzturbina kondenzátor vákuumfokja csökken, és akár az egységet nem tervezett leállításra is állítja. súlyos következmények. Az Aukoma ZL sorozatú elektromos működtető egyfajta elektromos működtető, amelyet széles körben használnak a kazánvezetékekben. Ez a fajta elektromos működtető egyszerű és kényelmes pozíciót, könnyen kezelhető és rugalmas a váltáshoz. Az egység üzembe helyezésének kezdetétől az ilyen típusú működtető jobban alkalmas a termikus erőművek környezetében. Egy üzemeltetési idő után azonban a helyszínen lévő kemény környezet miatt nem csak sok por van, hanem a nagy csővezeték rezgése és a magas hőmérséklet is. A Szecsuán -elektromos hajtómű szintén elektromos működtető, elektronikus táblákkal. Ebben a környezetben az elektronikus testület élettartama nagymértékben lerövidül. Az elektromos működtető működtetéséhez szükséges idő nagymértékben lerövidül, tehát az ilyen típusú elektromos működtető gyakran hibás működést követően egy ideig történő futás után, ami nagy nehézségeket okoz a napi ellenőrzési és karbantartási munkákban, és nem gazdaságos. A kontaktorok által vezérelt hagyományos típusú elektromos hajtóművek, amelyeket az Aukoma Z sorozatú elektromos hajtómű képvisel. Ezek az elektromos hajtóművek nem olyan fejlettek, mint a fent említett két hajtómű, és egyszerűnek tűnnek, de a helyszínen való tényleges alkalmazás után kiderül, hogy az ilyen típusú működtető hosszú ideig stabilan működhet olyan környezetben, ahol sok a környezetben. Por, magas rezgés és magas hőmérséklet. A vezérlő kábel beépülő modulhoz csatlakozik a működtetőhöz. Az egység karbantartási munkája során, amikor a szelepet megjavítják, csak a beépülő modul húzását kell kihúzni. Sőt, az ár viszonylag alacsony, ami jó ár -érték aránynak mondható. Az egyetlen hátrány az, hogy a lényeg az, hogy a szelepmozgató sebességváltót és számlálást használ, és pontossága nem olyan magas, mint az elektronikus táblával ellátott működtető. Nem használható néhány olyan szelephez, amelyek pontosságot igényelnek. Látható, hogy minden típusú elektromos hajtóműnek megvannak a saját előnyei és hátrányai. Tehát hogyan választhatjuk meg megfelelően a működtetőmodellt, hogy megfeleljünk a termikus erőmű biztonságos és stabil működési feltételeinek?

Ezen működtetők és sok éves gyakorlati alkalmazás nyomon követésével az erőmű releváns műszaki személyzete összefoglalott néhány tapasztalati módszert az elektromos működtetők használatára az egység biztonságos és stabil működésének biztosítása érdekében.

Először, a kazánban használt Aukoma ZL sorozatú elektromos hajtóművek vonatkozásában: a működtetők munkakörülményeinek gondos megfigyelésével a technikusok úgy találták, hogy a kazán azonos helyzetében lévő szelepek teljes nyitott és teljes körűen elhelyezett elektromos hajtóművekkel vannak felszerelve. funkciók, valamint az elektromos szabályozó működtetők szabályozó funkcióival. Ezért ennek a pozíciónak az alkalmazása nem befolyásolja a berendezés működésének stabilitását és gazdaságát. Ezért úgy döntöttek, hogy néhány Aukoma ZL sorozatú elektromos működtetőt cserélnek az Aukoma Z sorozatú működtetőkkel. A megfigyelési idő után a csere működtetők teljesen hatékonyak. Ez nem csak a kazán stabil működésének feltételeinek felel meg, hanem maga a szelepmozgató is hosszú ideig biztonságosan és stabilan működhet, ami nagymértékben csökkenti a szelepmozgató karbantartási arányát, és sok pénzt takarít meg a panelek cseréjéhez. Másodszor, azoknál a szelepeknél, amelyek szigorú követelményekkel rendelkeznek az elektromos hajtómű pontosságára, az Aukoma AKZ működtetőket továbbra is használják. Az elektronikus táblákkal ellátott elektromos hajtóművek azonban hosszú ideig nem tudnak biztonságosan és stabilan működni magas hőmérsékleten és magas rezgési környezetben. Tehát be lehet -e telepíteni a szelepmozgató vezérlőegységét a meghajtó alkatrészeitől, például a motoroktól külön -külön? Az Aukoma működtető gyártójával folytatott kommunikáció révén az elektromos működtetőt ennek megfelelően módosították, azaz az elektromos működtető elektronikus tábla -meghajtó részét normál hőmérsékleten és rezgés nélkül telepítették, és a működtetőt vezérlő kábel hajtotta. A szelepmozgató motorját a szelep kinyitására és bezárására használják. A megfigyelési idő után a szelepmozgató meghibásodási sebessége jelentősen csökkent, ami megfelelhet az egység biztonságos és stabil működésének feltételeinek. Ami néhány szelepet illeti, az egység normál működése alatt nem szabad teljesen kinyitni vagy teljesen bezárni őket. Ezért, amikor az egységet leállítják, a szelepvezeték tágulását magas hőmérsékleti körülmények között alaposan meg kell vizsgálni. A tapasztalat révén a szelep kézi bezárása után háromszor forgatják, hogy a beállítási helyzet csak megfelelő legyen annak biztosítása érdekében, hogy a nyomatékvédő hatás ne forduljon elő magas hőmérsékleti körülmények között. A fenti beállítások elvégzése után az elektromos hajtóművekhez az erőműbe telepített elektromos hajtóművek megfelelhetnek a helyszínen szereplő tényleges termelési követelményeknek, és a biztonságos és stabil működési idő jelentősen meghosszabbodik. Közel négy év telt el az átalakulás befejezése óta, és csak néhány hajtómű időnként meghibásodik. A szelepmozgatók több mint 90% -a még nem sikerült. Ez nemcsak erős garanciát nyújt az egység biztonságos és stabil működésére, hanem sok pénzt takarít meg a működtetők karbantartási költségeiben is. Látható, hogy ez egy nagyon sikeres berendezés -átalakítási projekt.

Látható, hogy a termikus erőművekben való felhasználásra alkalmas elektromos működtető nem függ attól, hogy milyen magas a technológiai tartalom, sem a normál hőmérsékleten és a normál körülmények között, hanem arról, hogy megfelel -e a követelményeknek Nincs megtagadás a mozgásnak, nincs hamis mozgás, stabil jelátvitel, és hosszú ideig nincs meghibásodás rendkívül kemény környezeti körülmények között, mint például a magas hőmérséklet, a magas nyomás, a nagy rezgés és a sok por. Mindaddig, amíg a fenti követelmények teljesíthetők, az elektromos működtető alkalmas egy termikus erőmű tényleges környezetében történő felhasználásra.
