Mit jelent a behatolás védelmi besorolása, és mit jelent ez?

Ismerkedjen meg a szilárd tárgyak és folyadékok behatolásának jelzésére használt nemzetközi védelmi szimbólumokkal az elektromos házakban.

Az Ingress Protection besorolása (vagy IP -besorolás) egy nemzetközi szabvány (IEC 60529) az elektromos burkolatok védelmének vagy tömítésének mértékének a tárgyak, a víz, a por vagy a véletlen érintkezés elleni védelem vagy tömítés hatékonyságának mértékére. Ez a standard megegyezik az EN 60529 európai szabványgal.

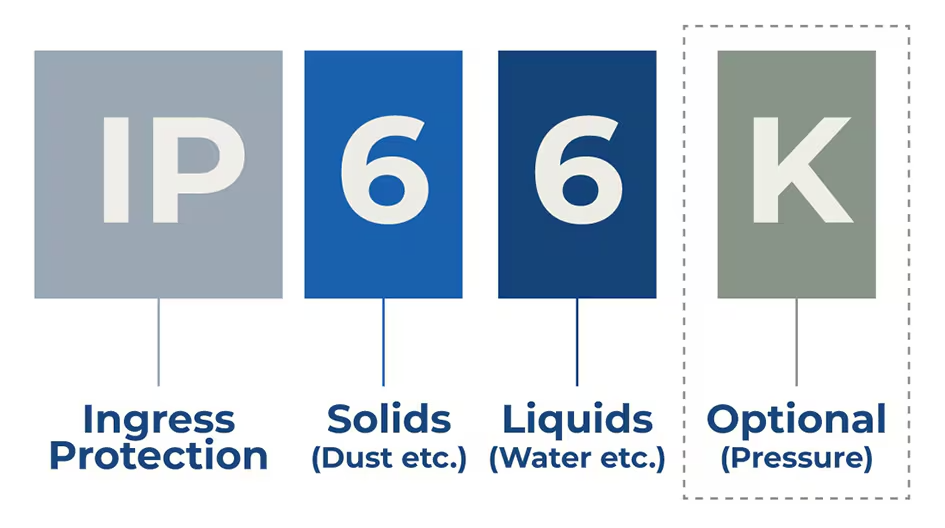

Az IP -besorolások gyakran az IP (behatolásvédelem) betűkből állnak, amelyeket két szám és opcionális betű követ. A két szám és a záró levél a következő védelmi kategóriát jelzi.

Első számjegyű szilárd védelem

Az IP utáni első számjegy a zárt berendezések számára biztosított védelem szintjét jelzi a szilárd idegen tárgyakkal szemben, és az emberi érintkezés a veszélyes alkatrészekkel, például a vezetőképes testekkel.

szint

A védett objektum mérete

Védelmi hatékonyság

X

-

X azt jelzi, hogy a megadott védelmi szintről nincs adat

O

Nincs védelem

Nem védve az érintő vagy belépő tárgyaktól

1

Átmérő> 50 mm

Egy tárgy nagy felülete

A szándékos érintkezést nem lehet megakadályozni

2

Átmérő> 12,5 mm

Ujj vagy hasonló tárgy

3

Átmérő> 2,5 mm

Szerszámok, vastag vezetékek stb.

4

Átmérő> 1 mm

A legtöbb vezeték, csavar stb.

5

Megakadályozza a port

A por behatolása elegendő ahhoz, hogy a berendezés működés közben károsodjon

Teljesen megakadályozza az érintkezést

6

pormentes

Nincs porgomborodás

Teljesen megakadályozza az érintkezést

Második szám: Védelem a folyadékok ellen

Az IP utáni második szám a kód besorolásában azt jelzi, hogy a vízálló ház biztosítja -e az eszköznek a védelem szintjét.

szint

A védett tárgy mérete

Védelmi hatékonyság

X

-

X azt jelzi, hogy a megadott védelmi szintről nincs adat

O

Nincs védelem

Nem akadályozhatja meg a vízhatást

1

Csöpögő

Függőleges csepp

2

Csöpögés a lejtőn <15 °

Függőleges csepegés, amikor a szekrény dőlés <15 °

3

Vízpermet

Vízpermet <60 o szögben függőlegesről

4

Loccsanás

Védi a szelepmozót a vízre fröccsenő víztől minden irányból

5

Vízsugaras

Védje meg a tolórudat a vízpermetektől a fúvóka (6,3 mm) permetezéséből a doboz felé bármilyen irányból

6

Erőteljes vízpermet

Védi a szelepmozót az erős fúvóka vízpermetektől (12,5 mm fúvóka), amely a szekrény felé permetez

7

Merítés mélysége 1 m -ig

Vízhatás az ideiglenes merítés során (merítési mélység 1m -ig)

8

A merítés mélysége meghaladja az 1m -t

A vízbejutás a folyamatos merítés során (a merítés mélysége meghaladja az 1m -et)

9K*

Erőteljes, magas hőmérsékletű vízpermet

Közeli távolság magas nyomás és magas hőmérsékletű permetezés

*Az IPX9 jelölt összes tesztet „K” betűvel jelölték meg az IEC 60529 szabványban, az ISO 20653 szabvány határozza meg.

® IP66 és IP69K -val megjelölt aktuátorok

Az ipari hajtóműveket gyakran használják olyan környezetekben, ahol mind folyadékoknak, mind szilárd anyagoknak vannak kitéve. Ezért, Az alumínium házakkal rendelkező összes hajtóművünket az IP66 és az IP69K elérése érdekében teszteljük minősítések, és sokoldalúvá teszik őket az alkalmazások széles skálájához.

Az IP66 besorolással megjelölt hajtóművek teljesen védettek a porgomboktól és az erős vízfúvókáktól bármely irányból. Ez alkalmassá teszi őket szabadtéri használatra a változó időjárási körülmények között.

Ha az alkalmazáshoz magas hőmérsékletű, nagynyomású víz fúvókákkal történő mosást igényel, az IP69K az ajánlott védelmi szint. Ez egy általános követelmény, például a mezőgazdasági gépekben, ahol a hajtóműveket nem kell lefedni vagy védeni. A terepi munka után a szelepmozgatók gyakran szennyeződésnek, műtrágyáknak és gyakori nagynyomású mosásnak vannak kitéve.

IP66

  • Megakadályozza az összes por belépését
  • Védi a szelepmozót a nagynyomású víz fúvókáktól minden irányból

IP69K

  • Megakadályozza az összes por belépését
  • Védi a gőzsugaras tisztítás ellen
