RöviD bevezetés

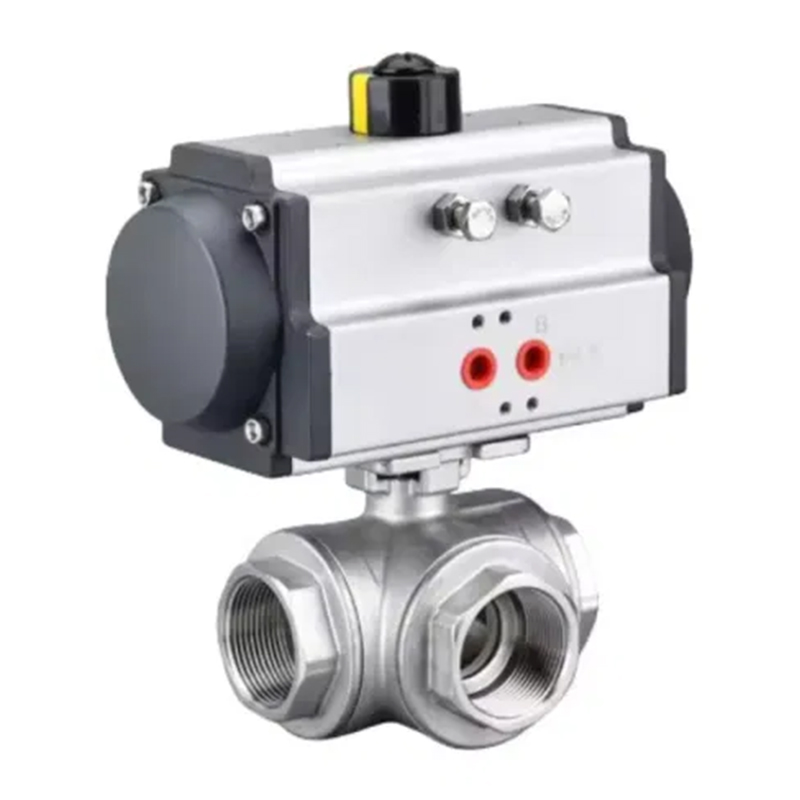

A Q614/15F pneumatikus háromirányú belső szálgömbszelep L alakú vagy T-alakú. L alakú (Q614F) háromutas golyószelepet használnak a közeg áramlási irányának váltására, és két merőleges csatornát képes összekapcsolni; A T-alakú (Q615F) háromutas gömbszelepet használják közepes eltereléshez, összefolyási és áramlási irányváltáshoz. A T-alakú háromirányú három csatornát összekapcsolhat vagy kettőt összekapcsolhat. A pneumatikus háromirányú gömbszelep általában kétüléses szerkezetet alkalmaz, és a felhasználói igények szerint négyüléses struktúrát is alkalmazhat. Széles körben használják a vízellátásban, a petrolkémiai, a kohászatban, a bányászatban, a textil, az energiában, a papírgyártásban, az élelmiszerek, az acél és más csővezeték -renDszerekben, hogy a közepes áramlási irányát válthassák, és eltereljék vagy keverjük össze a közeget.
Műszaki paraméter
Pneumatikus működtető opcionális jellemzők | Kettős hatású, egyszeres hatású |
Pneumatikus működtető opcionális modellek | Sorozaton, AW sorozat |
Mágnesszelep feszültség | AC110V, AC220V, AC24V, DC24V |
Légiforrásnyomás | 2bar ~ 8bar |
Névleges átmérőjű | DN15mm ~ DN50mm |
Névleges nyomás | PN0.1MPA-PN1.6MPA |
Alkalmazható hőmérséklet | PTFE: -30 ~ 120ºC PPL: ≤350ºC fémtömítés: ≤450ºC |
Kapcsolat | Szál |
Szelep karosszéria anyag | 304, 316, 316L |
Szeleplemez anyag | 304, 316, 316L |
Szelep ülés bélés | PTFE, PPL, fémtömítés |
Alkalmazandó média | Víz, kőolaj, sav, viszkózus folyadék, iszap tápközeg stb. |
L alakú fő dimenzióasztal
DN (mm) | d | L | H |
15 | 12.7 | 64 | 53 |
20 | 16.0 | 76 | 63 |
25 | 20.0 | 87 | 66 |
32 | 25.0 | 96 | 81 |
40 | 32.0 | 114 | 83 |
50 | 38.1 | 142 | 96 |
T-alakú fő dimenzióasztal
DN (mm) | d | L | H |
15 | 12.7 | 75 | 59 |
20 | 16 | 85 | 64 |
25 | 20 | 100 | 80 |
32 | 25 | 115 | 90 |
40 | 32 | 125 | 96 |
50 | 38.1 | 148 | 106 |
