Rövid bevezetés

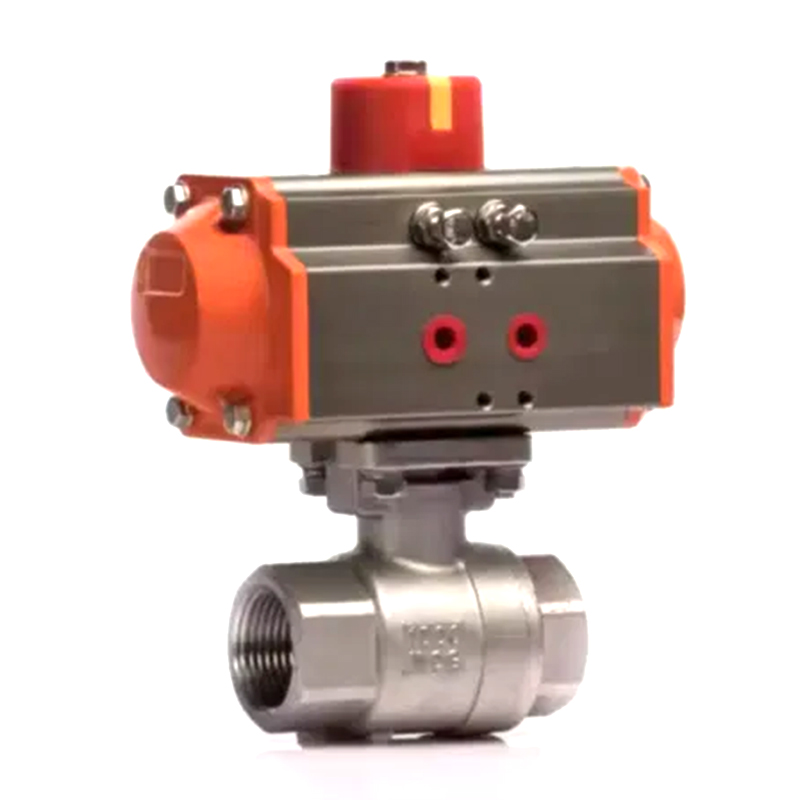

A Q611F pneumatikus menetes golyószelepet és a tompa hegesztett csatlakozógömb szeleptestét a Tajvanról bevezetett fejlett technológiával öntik, ésszerű szerkezetű és gyönyörű megjelenéssel; A szelep ülés rugalmas tömítőszerkezetet alkalmaz, amely megbízható a tömítésben, könnyen kinyitható és bezárható; A szelep szár egy alsó szerelvényt alkalmaz, fordított tömítéssel, és a szelep szárát nem öblítik ki, amikor a szelepkamra rendellenesen nyomás alatt áll. Két és három darabból álló gömbszelepek is csatlakoztathatók a tompa hegesztéssel (BW) és a Socket hegesztéssel (SW), és mindkettő felépíthető nemzetközi szabványos ISO konzolplatformokkal és reteszelő eszközökkel. A három darabból álló golyószelepnek kis mennyisége van, és a szelepház három részből áll. A középső szeleptest és a gömbszelep között mindkét végből négy hosszabb csavarral van rögzítve. Előnye az, hogy karbantartás és szétszerelés során nincs szükség a csővezeték -szálak szétszerelésére, és a négy csavar közvetlenül eltávolítható, és a szeleptest középső részét ki lehet venni. Alkalmas kis mennyiségű és keskeny űr alkalmazásokhoz a könnyű ipari gépekben. Kis méretű, egyszerű illesztési és nagy áramlási kapacitással rendelkezik, különösen olyan helyzetekhez, ahol a közeg viszkózus, részecskéket tartalmaz, és rost tulajdonságai vannak. A pneumatikus menetes gömbszelepeket széles körben használják az ipari automatikus vezérlőrendszerekben, például élelmiszerek, környezetvédelem, könnyűipar, kőolaj, papírkészítés, vegyipar, oktatási és kutatási berendezések, valamint energia.
Műszaki paraméter
| Pneumatikus működtető opcionális jellemzők | Kettős hatású, egyszeres hatású |
| Pneumatikus működtető opcionális modellek | Sorozaton, AW sorozat |
| Mágnesszelep feszültség | AC110V, AC220V, AC24V, DC24V |
| Légiforrásnyomás | 2bar-8bar |
| Névleges átmérőjű | DN15mm ~ DN100mm |
| Névleges nyomás | PN0.1MPA ~ PN1.6MPA |
| Alkalmazható hőmérséklet | PTFE: -30-1200 ppl: ≤350ºC fémtömítés: ≤4500 |
| Kapcsolat | Szál |
| Szelep karosszéria anyag | 304, 316, 316L |
| Szeleplemez anyag | 304, 316, 316L |
| Szelep ülés bélés | PTFE, PPL, fémtömítés |
| Alkalmazandó média | Víz, kőolaj, sav, viszkózus folyadék, iszap tápközeg stb. |
Fő dimenzióasztal
| DN | L | H | D1 | D2 | |
| mm | hüvelyk | ||||
| 15 | 1/2 " | 75 | 42 | 15 | 21.8 |
| 20 | 3/4 " | 80 | 49 | 20 | 27.3 |
| 25 | 1 " | 90 | 58.5 | 25 | 34 |
| 32 | 11/4 | 110 | 63 | 32 | 42.8 |
| 40 | 11/2 | 120 | 71 | 38 | 48.9 |
| 50 | 2 " | 140 | 78 | 50 | 61.4 |
| 65 | 21/2* | 185 | 100 | 63.5 | 74 |
| 80 | 3 " | 205 | 109 | 76 | 90 |
| 100 | 4 " | 240 | 140 | 100 | 115.4 |
