| Para./model | Műszaki paraméterek | Alaprész | Külső rész | ||||||||||||||||
| Értékelés Kibocsátás Nm | Standard hányados | Bemenet Nm | M.A. ± 10% | Választható aránytartomány | Max.Pore dia. mm | Max. Tolóerő KN | Elektromos hajtómű csatlakozás | Szelepcsatlakozás ACC.IS0521 | D1 | P.C.D | D3 | H0 | H1 | H2 | H3 | ||||
| IS05210 | JB2920 | Standard Felszerelés | Választható Felszerelés | D2 | N-H-DP | ||||||||||||||
| Dal-z03 | 350 | 4: 1 | 105 | 3.4 | - | 40 | 93 | F10 | Z10 | F12 | F10 | 85 | 125 | 4-M12-18 | 150 | 3 | 53 | 68 | 109 |
| Dal-z05 | 550 | 4: 1 | 165 | 3.4 | - | 52 | 127 | F10-F14 | Z10-Z20-Z30 | F14 | F12 | 100 | 140 | 4-M16-24 | 175 | 3 | 65 | 78 | 125 |
| Dal-z1 | 900 | 4: 1 | 265 | 3.4 | - | 60 | 141 | F10-F14 | Z10-Z20-Z30 | F16 | F14 | 130 | 165 | 4-M20-30 | 210 | 4 | 73 | 91 | 138 |
| Dal-z2 | 1400 | 4.2: 1 | 395 | 3.5 | - | 65 | 190 | F10-F14 | Z30-Z45 | F20 | F16 | 140 | 205 | 8-M16-24 | 250 | 4 | 77 | 81 | 140 |
| Dal-z2-1c* | 9.8: 1 | 190 | 7.4 | 6.7 ~ 9.8 | F10-F14-F16 | Z20-Z30-Z45 | |||||||||||||
| Dal-z2-1 | 13.6: 1 | 145 | 9.8 | 8.7 ~ 18.8 | F10-F14 | Z10-Z20-Z30 | |||||||||||||
| Dal-z3 | 2500 | 4.1: 1 | 720 | 3.5 | - | 75 | 268 | F10-F14-F16 | Z30-Z45-Z60 | F25 | F16 | 200 | 254 | 8-M16-24 | 300 | 4 | 86 | 88 | 152 |
| Dal-z3-1c* | 9.6: 1 | 345 | 73 | 6.6 ~ 9.6 | F10-F14-F16 | Z20-Z30-Z45-Z60 | |||||||||||||
| Dal-z3-1 | 18: 1 | 195 | 13 | 9 ~ 24.6 | F10-F14 | Z10-Z20-Z30 | |||||||||||||
| Dal-z5 | 4000 | 5.2: 1 | 905 | 4.4 | - | 90 | 308 | F14-F16-F25 | Z45-Z60-Z90 | F30 | F25 | 230 | 298 | 8-M20-30 | 350 | 4 | 102 | 108 | 181 |
| Dal-z5-1c | 12.2: 1 | 435 | 9.3 | 8.3 ~ 12.2 | F10-F14-F16 | Z30-Z45-Z60 | |||||||||||||
| Dal-z5-1 | 23: 1 | 245 | 16.5 | 11,5 ~ 31.3 | F10-F14 | Z10-Z20-Z30-Z45 | |||||||||||||
| Dal-z8 | 6000 | 5.6: 1 | 1270 | 4.7 | - | 110 | 377 | F16-F25-F30 | Z90-Z120-Z180 | F35 | F30 | 260 | 356 | 8-M30-45 | 420 | 5 | 132 | 14 | 238 |
| Dal-z8-1c | 18: 1 | 440 | 13.7 | 10.5 ~ 18 | F14-F16-F25 | Z30-Z45-Z60-Z90 | |||||||||||||
| Dal-z8-1 | 37.9: 1 | 220 | 27.3 | 20 ~ 50.4 | F10-F14-F16 | Z20-Z30-Z45-Z60 | |||||||||||||
| Dal-z10 | 8000 | 6.3: 1 | 1500 | 5.3 | - | 130 | 427 | F16-F25-F30 | Z90-Z120-Z180 | F40 | F35 | 300 | 406 | 8-M36-50 | 475 | 6 | 138 | 168 | 270 |
| Dal-z10-1c* | 20.3: 1 | 525 | 15.4 | 11,8 ~ 20.3 | F14-F16-F25 | Z45-Z60-Z90-Z120 | |||||||||||||
| Dal-z10-1 | 42.8: 1 | 260 | 30.8 | 22.4 ~ 56.7 | F10-F14-F16 | Z20-Z30-Z45-Z60 | |||||||||||||
Megjegyzések:

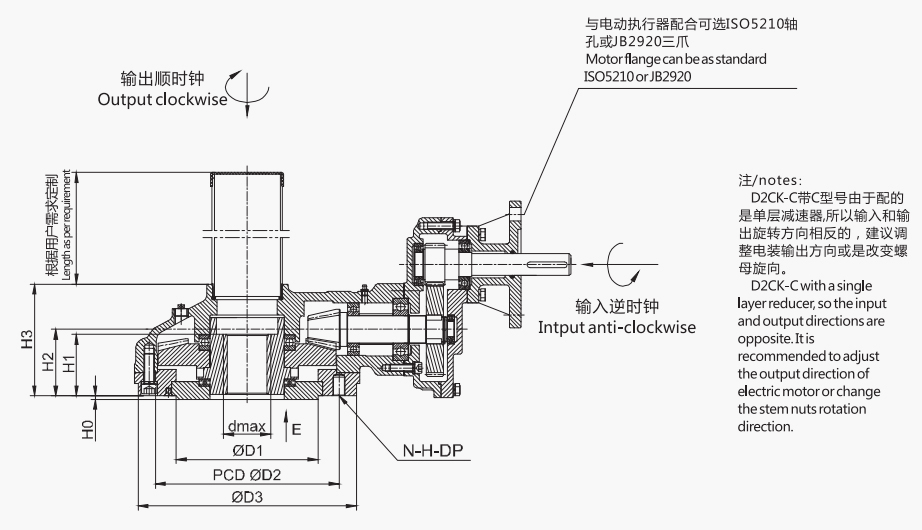

A "*" modellnél a bemeneti forgási irány ellentétes a kimeneti forgási irányral, például a DAL-Z2-1C-vel, amikor a bemeneti forgás az óramutató járásával megegyező irányban, a kimenet forgása az óramutató járásával ellentétes irányban.

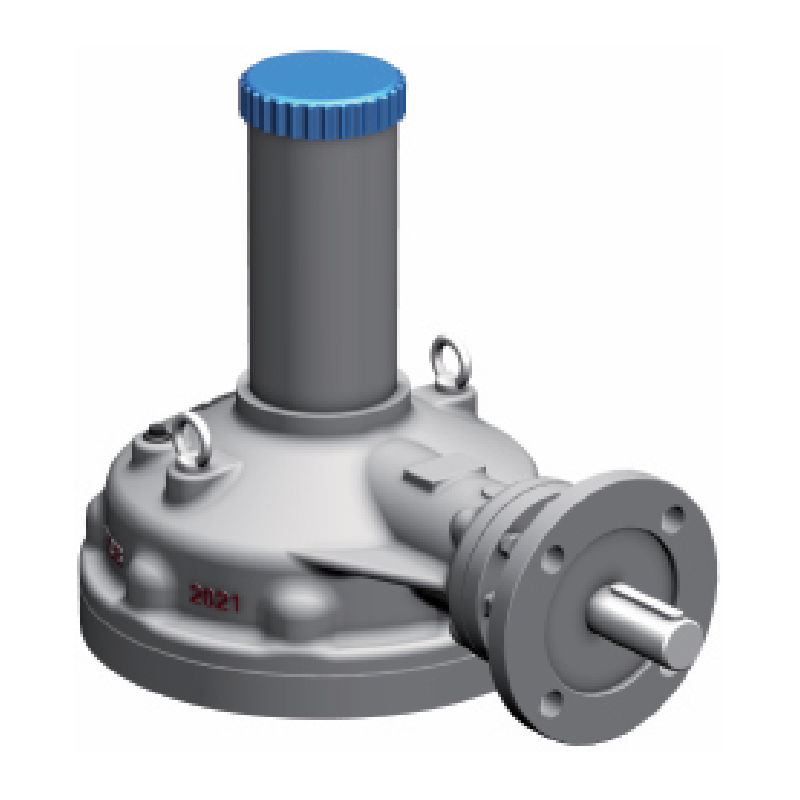

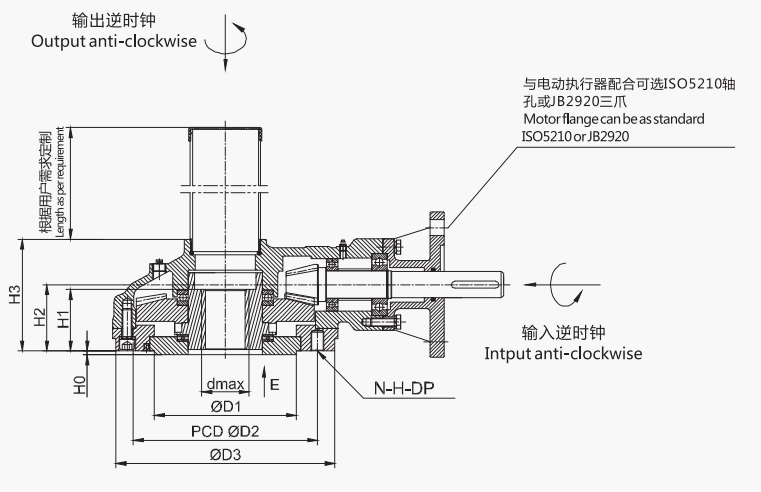

Egyetlen szakasz

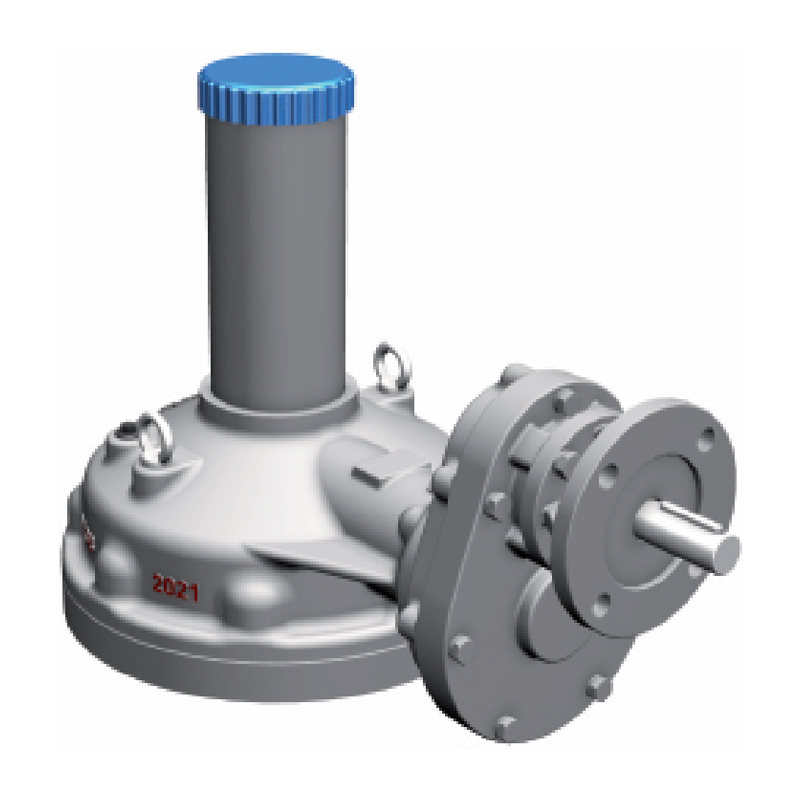

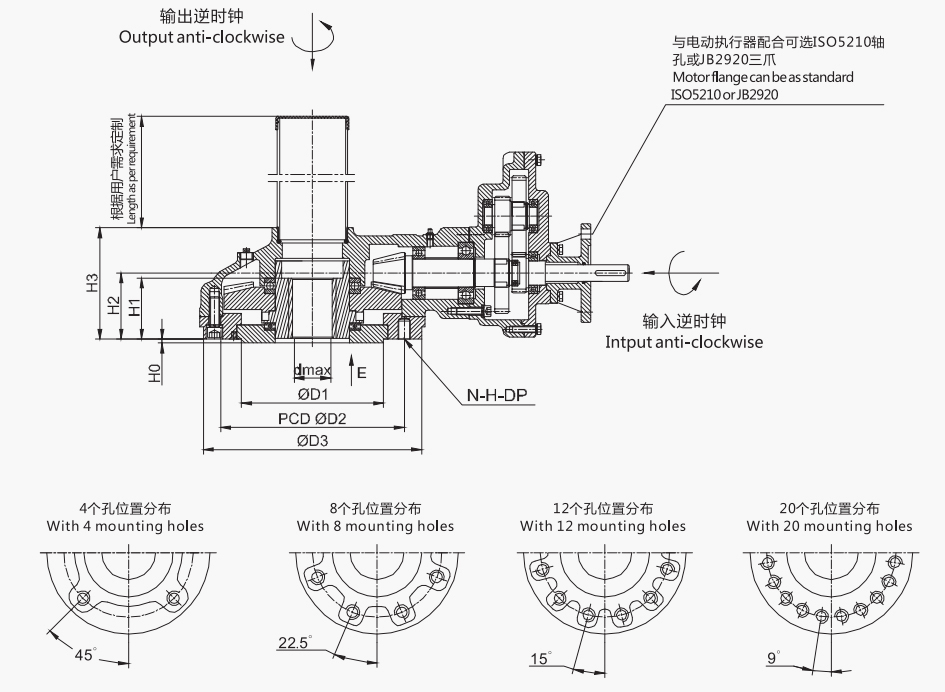

B Double Stages

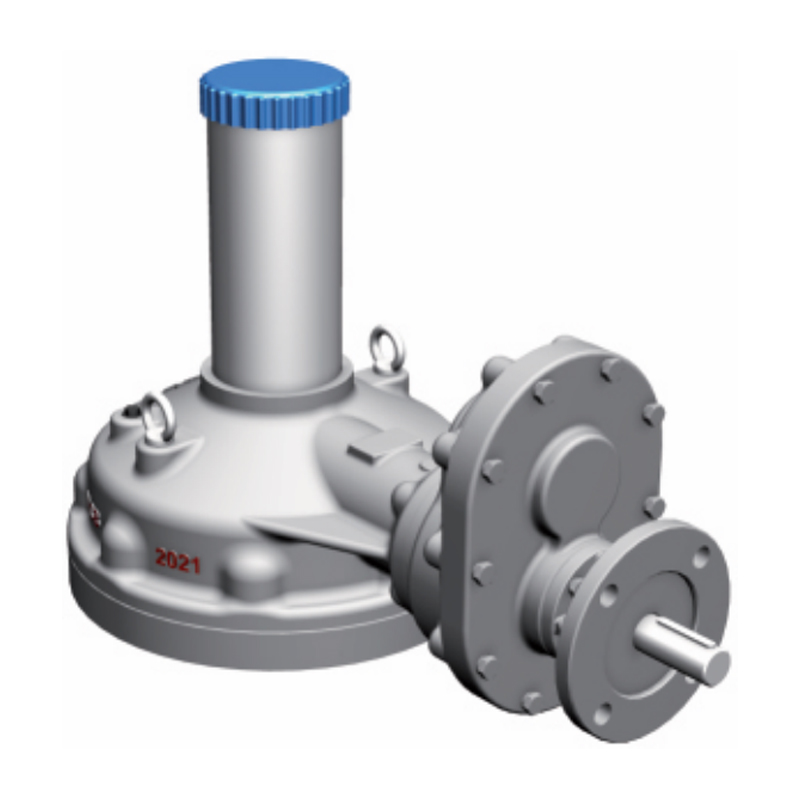

C Double Stages
Termék Bevezetés
Öt sorozatú multi-tengelyű sebességváltó található, beleértve a BH-V sorozatot (standard típusú), RK és 2CK sorozat (nagyobb szelep-szári dia), BA sorozat (a belföldi értékesítéshez), a 7BH sorozat (nem tolóerő) és az RMMD sorozatot. (három bemenet). A test opcionális anyaga lehet gúnyos vas, szénacél stb. Az LS05210 szerint az F07 -től az F60 -ig.
Alkalmazás
Az öntött és fantasztikus nyilvántartási kapukhoz, a kapuszelepekhez, a víz, az olaj, a gáz, a vegyi, a vegyi, az energia és az általános ipari alkalmazásokhoz alkalmas fogaskerékekhez.
Jellegzetes
A kézi és motorizált alkalmazáshoz megfelelő termék. Ezenkívül biztosíthatja a reteszelő eszközt és a lánckeréket is. Motor karima az LSO 5210 vagy a JB2900 szerint;
A standard karosszéria anyagai gömbölyű vas- és szénacél. A testreszabott alacsony hőmérsékletű acél vagy rozsdamentes acél nem kötelező;
Környezeti hőmérséklet: -20 ℃ -120 ℃, és testreszabható alacsony hőmérsékleti környezethez, például -30 ℃, -40 ℃, -59 ℃ stb.
A standard védelmi fokozat LP65, és az LP67, az LP68 testreszabható.
Modellleírás
Bh-vseries
BH-V: egyfázisú, például a BH-V0
BH-V-S: Double Stage, "S" a redukciós felszerelés kódja, például a BH-V35-1S
A modellszám a "D" -nel kezdődött a motoros alkalmazással rendelkező fogaskerékhez.
mint például a DBH-V0.
RK és 2CK sorozat, amely nagy szelep szárra alkalmas
RK és 2CK szám: egyfázisú, például RK05,2CK2, stb.
2CK-S: Double Stage, "S" a redukciós felszerelés kódja, például a 2CK3-1S
A modellszám a "D" -nel kezdődött a motoros alkalmazással rendelkező fogaskerékhez.
mint például a DRK05.D2CK3.
Sorozatfunkciók
BH-V & MA sorozat
A multi-fordulatú ferde sebességváltó teljes tartománya a kézi és motorizált alkalmazások igényléséhez. Széles körben használják a kapuszelepen, a gömbszelepen és a Sluice Gates.ETC -n.
A fő anyagok az öntött acél, a gömbölyű vas stb., Az optika, az anyag, az alacsony hőmérsékletű acél, a foltos acél.
A nyomatéktartomány 220 nm és 50000 nm között (162–36900 lbf.ft)
A tolóerő tartomány 75 és 4000 KN.
Vízálló fokozat: LP65, LP67 és LP68 opcionális;
Környezeti hőmérséklet: -20'CTO 120 'C, de -30'C, -40'C, -59'C és más alacsony hőmérséklet választható
Az adonts a tooth desian, a Bearina, a rugalmasabb átvitel, a nagyobb hatékonyság felhasználásával.
RK & 2CK sorozat
A multi-fordulatú ferde sebességváltó teljes tartománya a kézi és motorizált alkalmazások igényléséhez. Széles körben használják a kapuszelepen, a gömbszelepen és a Sluice Gates.ETC -n.
A meghajtó hüvely és a hajtóbokor integrált típusú, elfogadhatja a nagyobb szelep szárát.
A fő anyagok az öntött acél, az alacsony hőmérsékletű acél és a rozsdamentes acél opcionális;
Vízálló fokozat: LP65;
Környezeti hőmérséklet: -20'C -120 ° C, de -30'C, -40'C, -59'C és más alacsony hőmérséklet választható
Az ívfok kialakítását csapágy, rugalmasabb sebességváltó, nagyobb hatékonyság felhasználásával fogadja el.
7BH sorozat
A szelepek számára megfelelő fényadó, ferde sebességváltó doboz, amely nem továbbítja a kezelőt, beleértve 2 modellt, a szerelő karimát a felhasználó szerint testreszabhatja, jobban illeszkedő szelep;
A fő anyag a gömbölyű vas:
Vízálló fokozat: LP65, | P67 és LP68 opcionális;
Vízálló fokozat: LP65;
Környezeti hőmérséklet: -20'C -120 ° C
Az ívfok kialakítását csapágy, rugalmasabb sebességváltó, nagyobb hatékonyság felhasználásával fogadja el.
RMMD sorozat
Háromirányú típusú ferde fogaskerék három bemenettel. A meghajtó hüvely és a meghajtó bokor integrált, és képes elfogadni a nagyobb szelep szárát. Megfelelő kézi és motorizált alkalmazásokhoz.
Ez a sorozat megváltoztatja az RK & 2CK sorozaton, így felhasználható az RK & 2CK sorozatmal;
Az RMMD sorozatú termékek használatakor figyeljen a három bemeneti forgási irányra;
Fő anyagok: öntött acél; Az alacsony hőmérsékletű acél és a rozsdamentes acél opcionális;
A vízálló fokozat: P65:
Környezeti hőmérséklet: -20'C-120 'C, de -30'C, -40'C, -59'C és más alacsony hőmérséklet választható
Az ívfogas desian -t, csapágy, rugalmasabb sebességváltó, nagyobb hatékonyság használatával fogadja el.
